操作方法

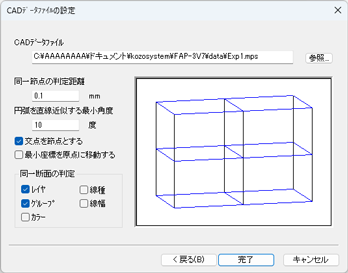

1. CADデータファイルの設定ダイアログが表示されます。
   各項目を設定し、[完了]ボタンをクリックします。



   ①CADデータファイル

   読み込むCADデータファイル名を入力します。
   [参照]ボタンをクリックすると、ダイアログで指定することができます。
   ファイルの場所は、CADデータを保存する際に設定したパスを指定します。
   ファイルの種類を選択し、ファイル名を指定します。


   ＜読込めるCADデータファイル＞

   ファイルの種類(拡張子)	内　　容
   DRACADセキュリティファイル(*.MPS)	DRA-CAD/LEの圧縮ファイル ※ パスワードは設定できません。
   DRA Winファイル(*.MPZ)	DRA-CAD/LEのファイル
   DRA Win Flatファイル(*.MPX)	OLEを含まないDRA-CAD/LE のファイル
   DRA Alphaファイル(*.MPW)	DRA-CADαのファイル
   DRA CAD2ファイル(*.MPP)	DRA-CAD2 V2のファイル
   DWGファイル(*.DWG)	AutoCADのファイル
   DXFファイル(*.DXF)	AutoCADまたは他のCADとの交換用データ
   JW_CADファイル(*.JWC)	JW_CADのファイル
   Jw_cad for Windowsファイル(*.JWW)	Jw_cad for Windowsのファイル
   SXFファイル(*.SFC)	図面の電子納品のために作成されたCADデータ
   SXFファイル(*.P21)

   ②同一節点の判定距離

   同一節点とみなす判定距離を入力します。

   ③円弧を直線近似する最小角度

   円弧は直線で近似します。近似する際の最小角度を入力します。

   ④交点を節点とする

   交点を節点とする場合にチェックします。

   ⑤最小座標を原点に移動する

   最小座標を原点に移動する場合にチェックします。

   ⑥同一断面の判定

   チェックしている属性が一致しているものを同一断面と判定します。

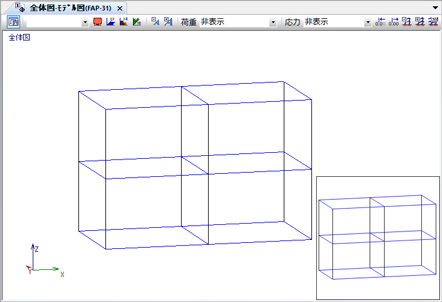

2. 自動変換されたモデルが表示されます。
